투싼ix(Tuscon ix) 알리 심포니 엠비언트 (22in) DIY #1

투싼ix(Tuscon ix) 알리 심포니 엠비언트 (22in) DIY #1

이전 글에 심포니 엠비언트 환불받고 새로 구입해서 테스트 한 글을

포스팅 했는데요.



2025.12.27 - [생활] - 투싼ix(Tuscon ix) 알리 심포니 엠비언트 환불 후, 다른 엠비언트 구입

투싼ix(Tuscon ix) 알리 심포니 엠비언트 환불 후, 다른 엠비언트 구입



하여, 테스트도 아무 이상 없었고

어플도 환불한 제품보다는 블루투스 인식도 잘 되고(시공 시점 기준) 해서

본격적으로 투싼ix(Tuscon ix) 12년식(11년식 06월)에 심포니 엠비언트를 DIY 해 보려고 합니다.



DIY 계획 순서는

날씨도 춥고, 시간도 없고, 언제 차를 서야할 지 모르는 상황이라

필요시 작업 즉시 중단하고 조립후 차를 사용할 수 있게끔

작업 하려고 합니다.

아마 같은 부분을 몇번이고 분해 조립을 반복할 것으로 예상됩니다만.

어쩔 수 없죠.



원래 쉬워가는 의미로 사부작 사부작 하는 걸 목표로

엠비언트 DIY를 하기로 한 거라...



대시보드 엠비언트를 우선으로

운전석, 조수석 및 2열 도어에

실내등 상시 배선(+)랑, 각 도어 열림 스위치 배선(-)을

각 도어 트램으로 배선 작업.



그런 다음에

각 도어 하나 씩

엠비언트 작업을 하려고 합니다.



근데 왜

미등 배선 및 파워 윈도우 배선(IGN2)이 아니고

실내등 상시 배선(+)이랑, 도어 열림 스위치 배선(-)을

도어로 가져와서 하냐면, 제가 구입한 엠비언트 모듈에 신호선이 있는데

이 신호선을 이용하여방향지시등, BSD, 도어 열림등으로 연동하여 사용할 수 있습니다.

그래서 그나마 모듈4개 신호선을 다 활용하기엔

도어 열림등으로 연동하면 될 것 같아서 상시배선이랑 도어열림 스위치 배선을

각 도어로 배선을 가지고 오는 것 입니다.



이제 대시보드에 엠비언트 설치를 합니다.

모듈은 중앙 콘솔안에 설치하려고 합니다.

그래야 우측 대시보드 엠비언트와풋등 배선 길이가 모자르지 않더군요.



환불한 엠비언트 제품은 물리버튼이 2개라서

LED바 엠비언트과 풋등, 스토리지, 도어캐치 LED랑 따로 모드 변경 및 on/off 할 수 있었는데

이 엠비언트는 물리버튼이 하나 밖에 없어서짧게 누르면 모드 변경, 길게 누르면 on/off가 되는데



이 물리버튼으로 off 했다가 on으로 하면전원 공급이 끊기지 않는 이상은

웰컴모드가 아닌 바로 설정한 엠비언트 모드로 나타납니다.

그리고 자기가 설정한 모드에서이 물리 버튼을 누르면 임의로 모드 설정한 값이 사라지며

기본 설정된 모드로만 나타나게 되니, 주의.대신 밝기는 설정된 밝기로 유지됨.

그래서 물리버튼 기본 모드가 맘에 안 들면어플로 모드 선택하는 걸 추천.



중앙 콘솔 및 기어봉 등을 탈거 합니다.

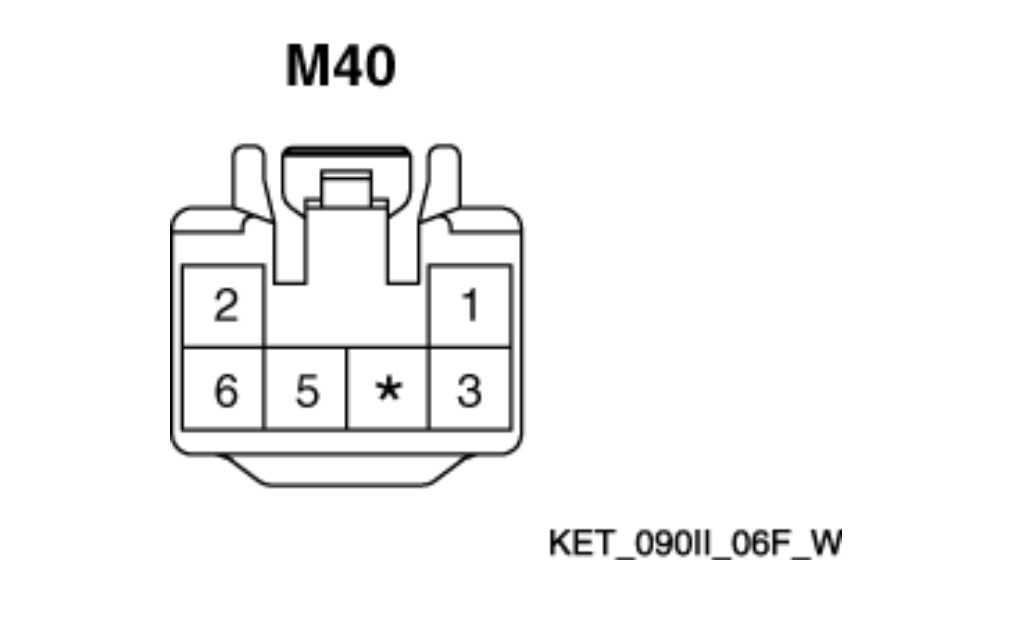

배선은 M40에서 ACC와 미등 배선을 가져옵니다.

스위치를 이용하여 필요에 따라
ACC혹은 미등배선에서 엠비언트를 작동하려고 합니다

ACC 배선은

2번 ACC 시가라이터(+), 6번 ACC 시가라이터(-)

1번 ACC 프런트 파워 아웃렛(+), 3번 ACC  프런트 파워 아웃렛(-)



미등 배선은

5번 조명등 (+), 조명등(-)는 6번 ACC시가라이터(-)를 사용하면 되겠습니다.



IGN2 배선 사용할 거면,

M30 콘솔 스위치 커넥터에서 가져 오면 됩니다.



사진으로 잘 보일질 모르겠지만

빨간색이 엠비언트 위치고 파랑색이 배선입니다.



순정 TPMS 모듈이 없는 차량이라

안이 휑하네요.

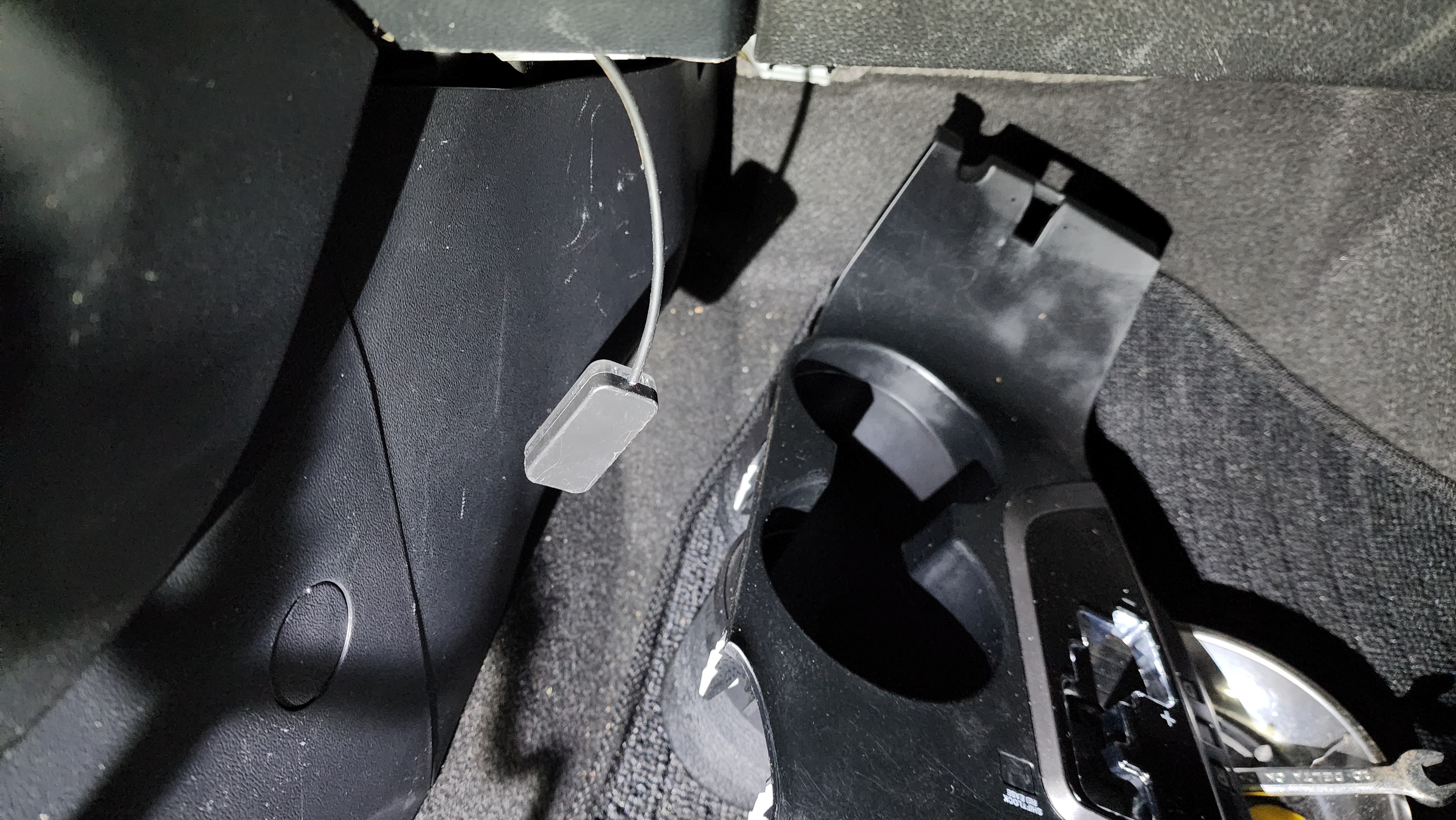

중앙에다 모듈 설치하고

풋등 배선을 중앙으로 해서 좌우로 배분해 줍니다.



사진에서는 RGB배선이 안 맞아서

부득이 하게 동봉되어 있는 풋등 연장 배선으로
RGB 풋등 배선 핀 재작업을 해서 사용했는데

길이가 충분해서 연장 배선은 사용안 해도 될 듯 합니다. (남더라구요.)

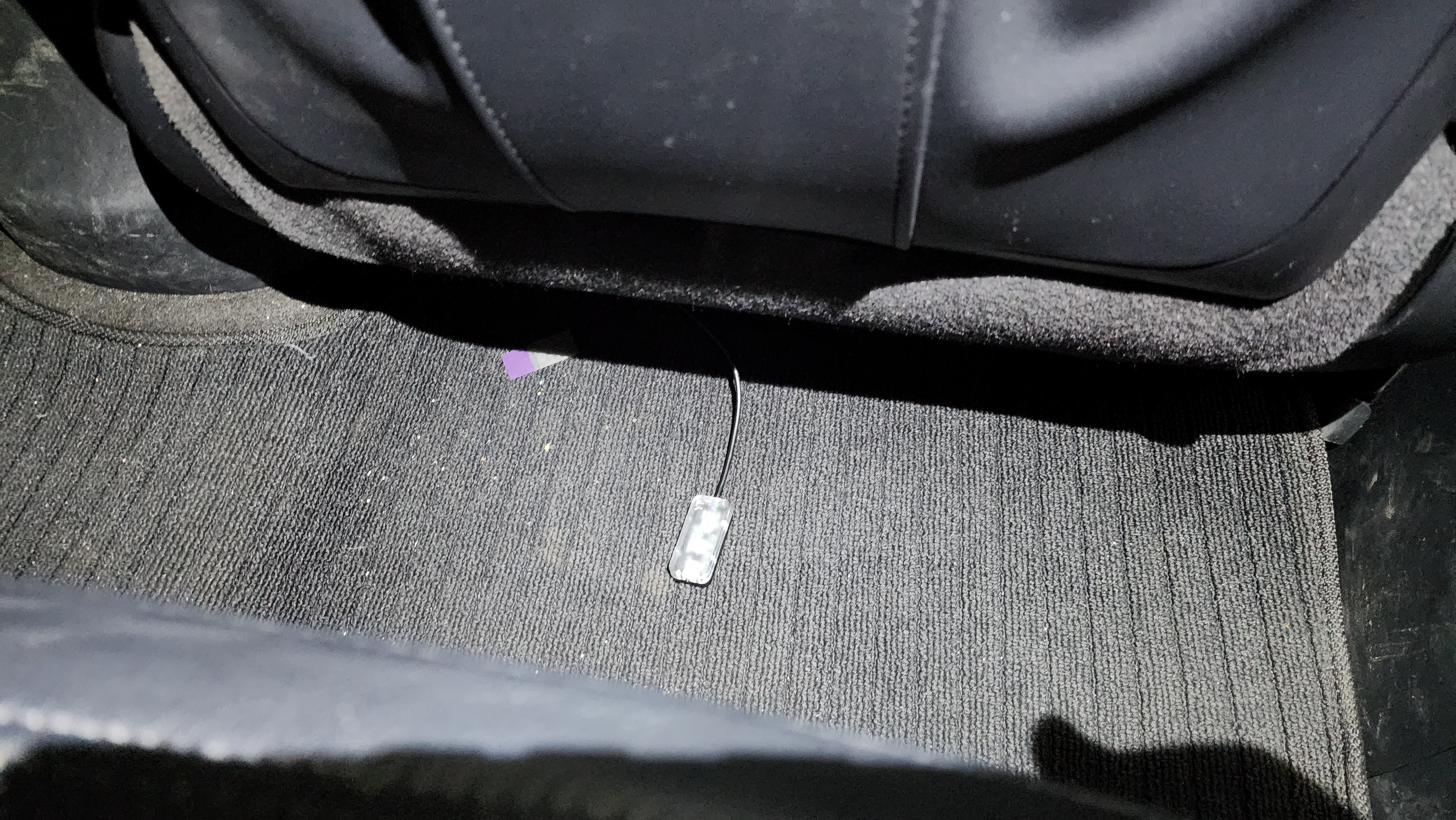

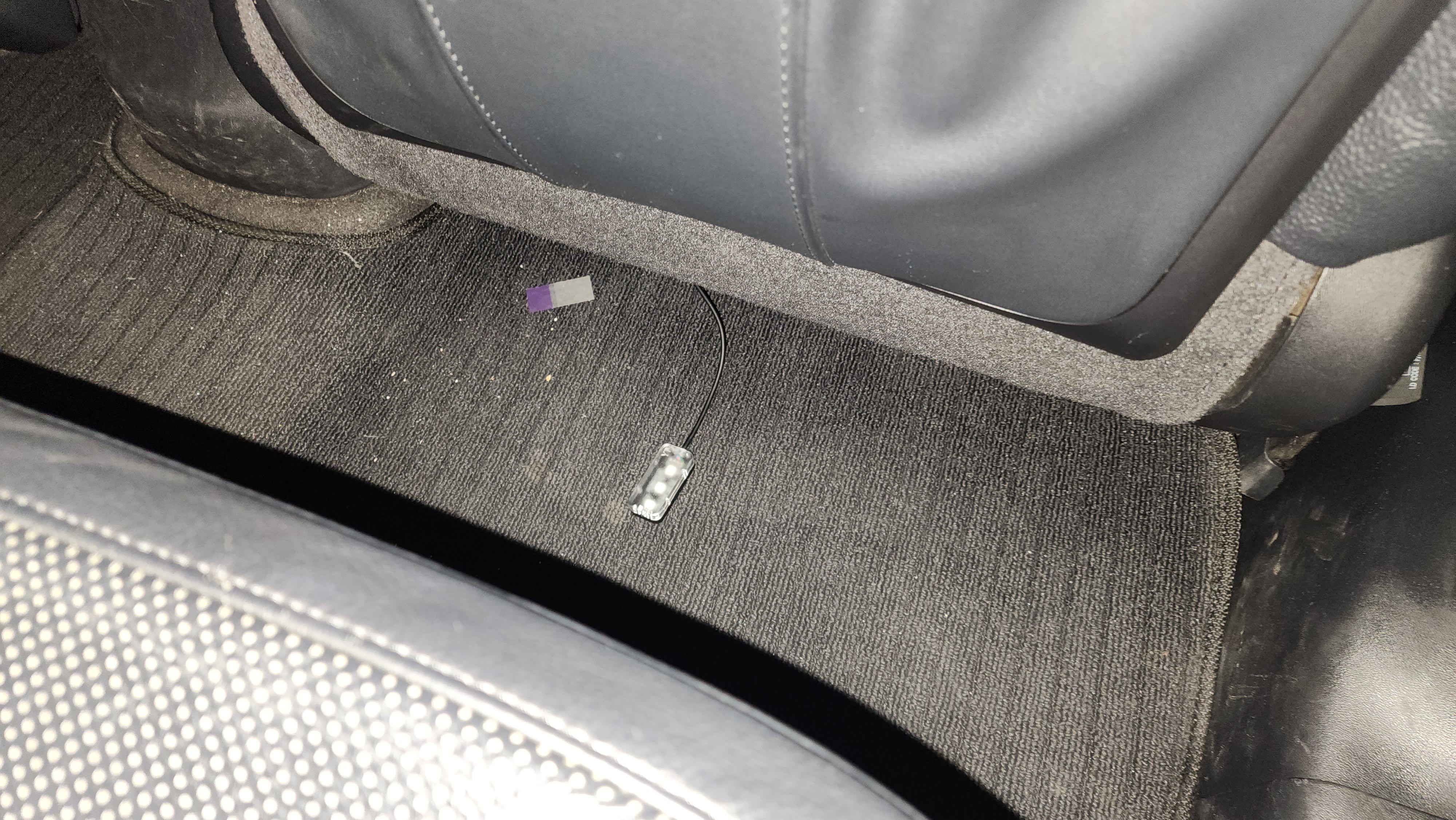

풋등 위치를 대충 잡습니다.

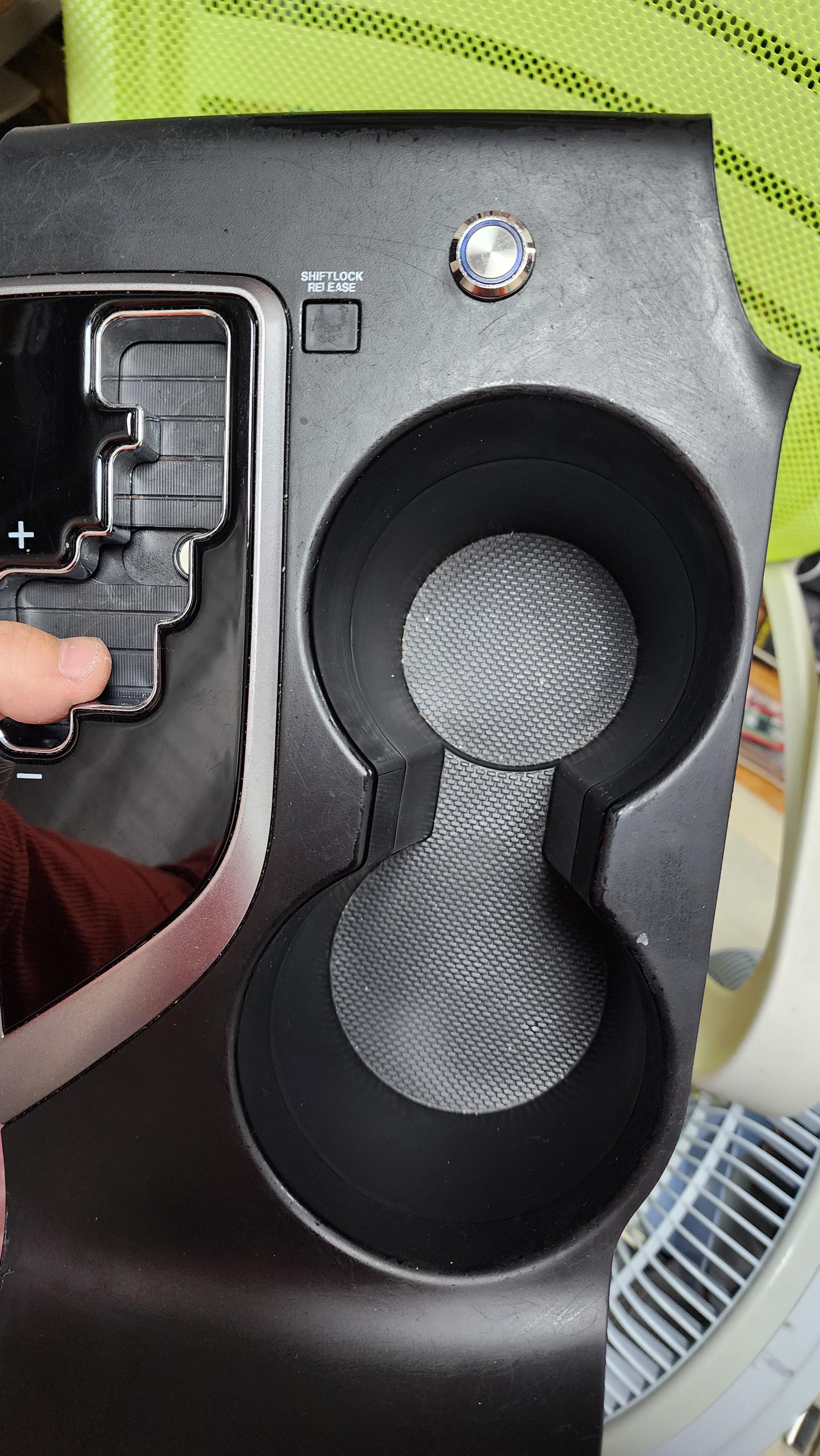

컵 홀더 위쪽에다 엠비언트 스위치 작업을 했습니다.



스위치 조명은 미등,라이트 on시 들어 오게 했으며

스위치 off는 미등, 라이트 on시 엠비언트 작동 (메인모듈)

스위치 on은 ACC 엠비언트 작동이 되도록 했습니다. (메인모듈)



대시보드 엠비언트 ,풋등 작업 완료 (메인 모듈)

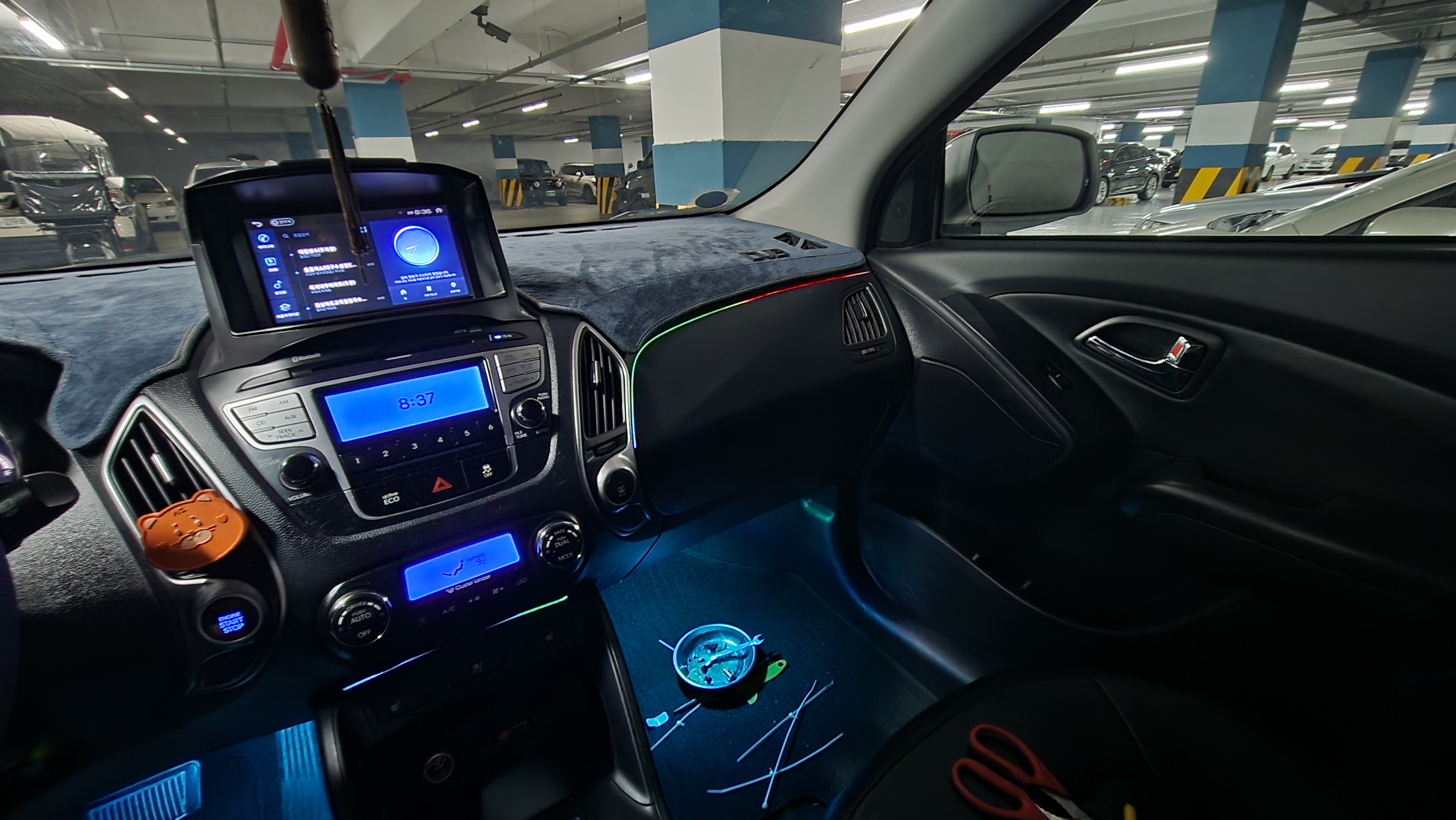

대시 보드 엠비언트, 풋등 테스트



투싼ix에는 110cm LED바는 작업할 곳이 없더군요.

낭비인 듯한...

전면에 몰딩 사용하여 엠비언트 작업 하려고 하니

길이가 짧아서 어쩡정 하고

선루프에 박으려니, 일이 더 많아 질 것 같고...

더군다나 110cm 한 개 가지곤 뭔가 좀 그렇고...

그래서 그냥 110cm 커팅해서 대시보드에다 그냥 달아 버렸습니다.



다음에는 실내등 배선 및 도어열림등 배선을 각 도어에 가져와서

서브 모듈에 연결하여 도어에 엠비언트 작업을 포스팅 하겠습니다.



타 지역에 거의 1달~ 2달 가까이 상주해 있다보니

가끔 집에 와서 시간 날 때마다 하긴 했는데,
시간이 잘 안 나서

생각보다 딜레이가 오래 걸렸네요.
