알리에서 구입한 투싼ix (Tucson ix) 10 - 17 전동 테일게이트 (전동 트렁크) 제품이 도착했다고

저번 포스팅에 올렸는데, 장마에 다가  도장 작업으로 인한 지하주차장 패쇄.

우여곡절 끝에 전동 테일게이트를 설치했습니다.



2024.06.29 - [생활] - 알리 직구 투싼ix 10 - 17 전동 테일게이트(전동 트렁크) 도착.

알리 직구 투싼ix 10 - 17 전동 테일게이트(전동 트렁크) 도착.



일단, 설치는

배선이 잭바이잭(99%)식이라 배선 작업에 큰 문제없이 설치 가능.

그러므로 작업 난이도는 크게 높지 않으나

작업시간이 다소 높습니다

.

난이도는  주름관과 테일게이트 양옆 고구마개, 마의 구간만 지나치면 크게 문제될 건 없습니다.

아까 말했듯이, 잭바이잭이라 커넥터가 달려있습니다.



그리고 판매자한테서 설명서를 PDF파일로 보내주는데,

참고정도로 하시면 될 것 같습니다.





전동 테일게이트 구성품은 이렇습니다.

전동 폴대 x2, 하부 전동 스트라이크 잠금장치 x1, 컨트롤 박스, 풋센서, 운전석, 테일게이트쪽, 버튼 각 x1,

각 배선과 찍찍이등.



우선,

식빵등 작업할 때 처럼,

저 사진에 표시한 부분을 탈거 합니다.

2023.08.10 - [생활] - 투싼ix(Tucson ix) 식빵등 장착(+ 스위치, RF ON/OFF, 밝기 조절)

투싼ix(Tucson ix) 식빵등 장착(+ 스위치, RF ON/OFF, 밝기 조절)

식빵등 작업할 때와 다른점은

러기지 사이드 트림을 완전 탈거하지는 않으나 (완전 탈거시 작업이 번거로워서)

배선이 밑으로 해서 운전석까지 가야 하기에 뒷시트 아랫부분을 탈거.

탈거 방법은 뒷시트 드렁크쪽에 보면 15mm 볼트로 고정되어 있는데, 라쳇으로 풀면 됩니다.

다 풀고  시트를 위로 들어서 좌, 우 열선 커넥터를 탈거하면 됩니다.



그리고 나서 아래 보면 러기지 사이드트림 고정 볼트가 있는데,

주먹 드라이버로 푸시면 쉽습니다.



테일게이트 부분은

먼저, 어퍼 트림을 탈거 한뒤에, 사이드 트림 양쪽에 있는 나사와

테일게이트 트림에 있는 나사를 제거한뒤, 테일게이트 트림과 사이드 트림을 탈거하면 됩니다.



테일게이트안에 별거 없다고 생각했는데,

의외로 잡 것들이 많네요...

다 꺼내는데, 은근히 시간 걸리네요.



먼저 스트라이크를 하부 전동 스트라이크 잠금장치로 교체해 줍니다.



양쪽옆에 있는 테일게이트 리프트를 탈거합니다.

탈거방법은 일자 드라이브나 송곳등을 이용하여 테일게이트 리프트 클립(위, 아래)을 벌리거나,

제거한뒤잡아 당기면 빠집니다.

만약 혼자서  테일게이트 리프트 탈거할 땐,

필히 테일게이트가 내려가지 않게 고정시켜서 작업하세요.

저는 러기지 스크린으로 고정시켜서 작업했습니다.



컨트롤 박스를 테일게이트 내에 적당한 위치에 고정시킨뒤,

주름관으로 배선을 통과시켜

컨트롤 박스, 테일게이트 핸들 스위치 배선, 랫치 배선 커넥터에 연결합니다.

잭바이잭이라 커넥터 모양대로 보고 연결하면 됩니다.



문제는 이 커넥터를 주름관이랑 테일게이트 양옆에 있는 고구마개를 열어서 통과시켜야 합니다.

일반 배선만 있는 상태면 별 문제가 없겠지만

커넥터채로 통과시켜야 하기에 난이도가 올라갑니다.



배선을 잘라서 통과시켜서 이어버릴까라고 생각했습니다만...

그냥 달래가면서 인내심 시험을 끝마치고 무사히 통과시켰습니다.

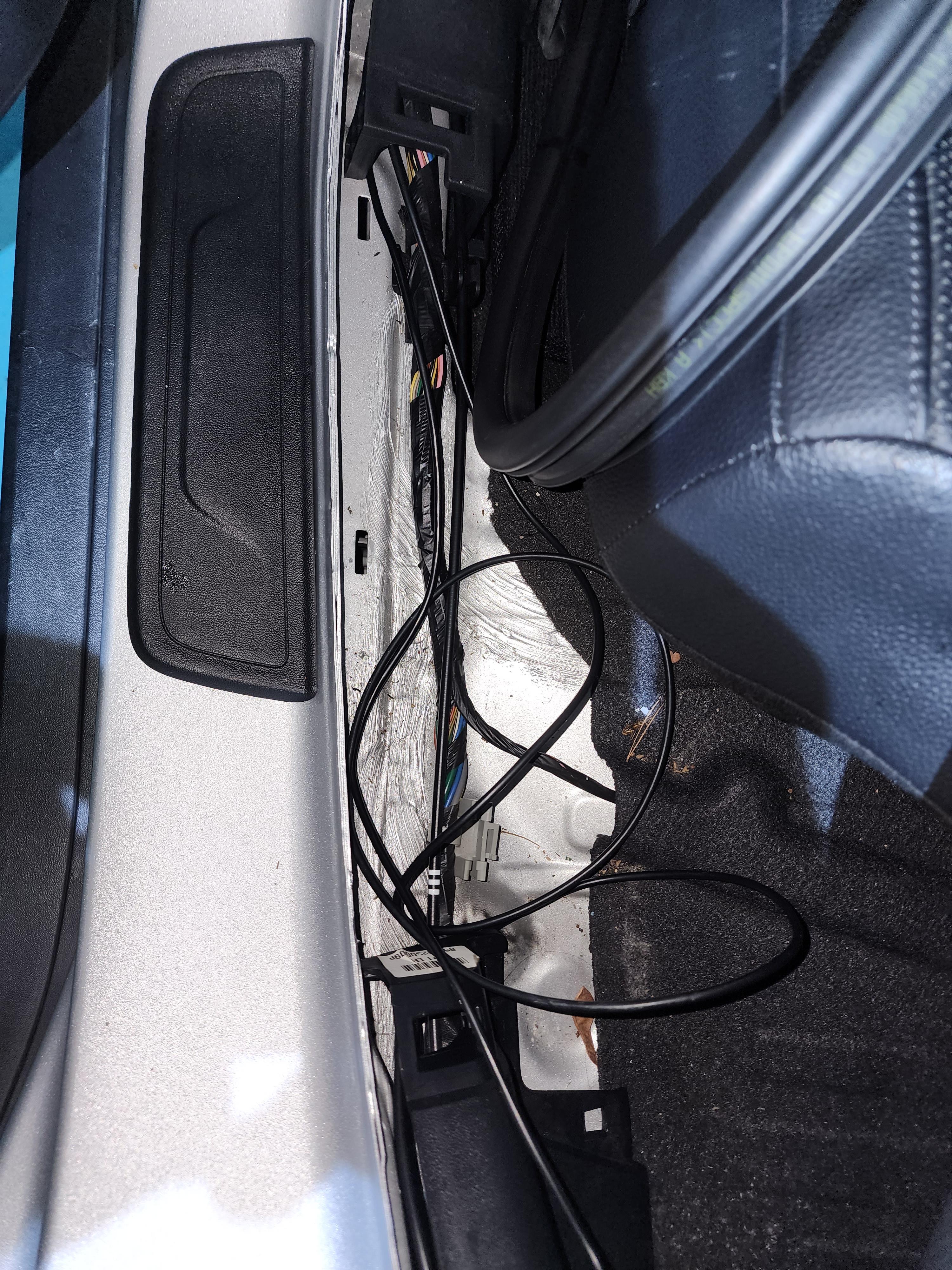

운전석 테일게이트 버튼 배선과 상시 전원 배선을 운전석 퓨즈박스쪽으로 끌고 옵니다.

저는 밑으로 해서 스카프를 통해서 끌고 왔습니다.

참고로 저는 상시 전원 배선 +는 퓨즈 박스에, -는 테일게이트에 접지했습니다.

- 배선이 퓨즈박스에 가기엔 짧은 것 같더라구요.



상시 전원을 사용하는 퓨즈를 퓨즈 플러로 뽑아 연결합니다.





동봉된 홀쏘로 테일게이트와, 운전석쪽에 테일게이트 버튼을 장착합니다.



저는 하부 전동 스크라이크 잠금장치를 여기다 고정했습니다.

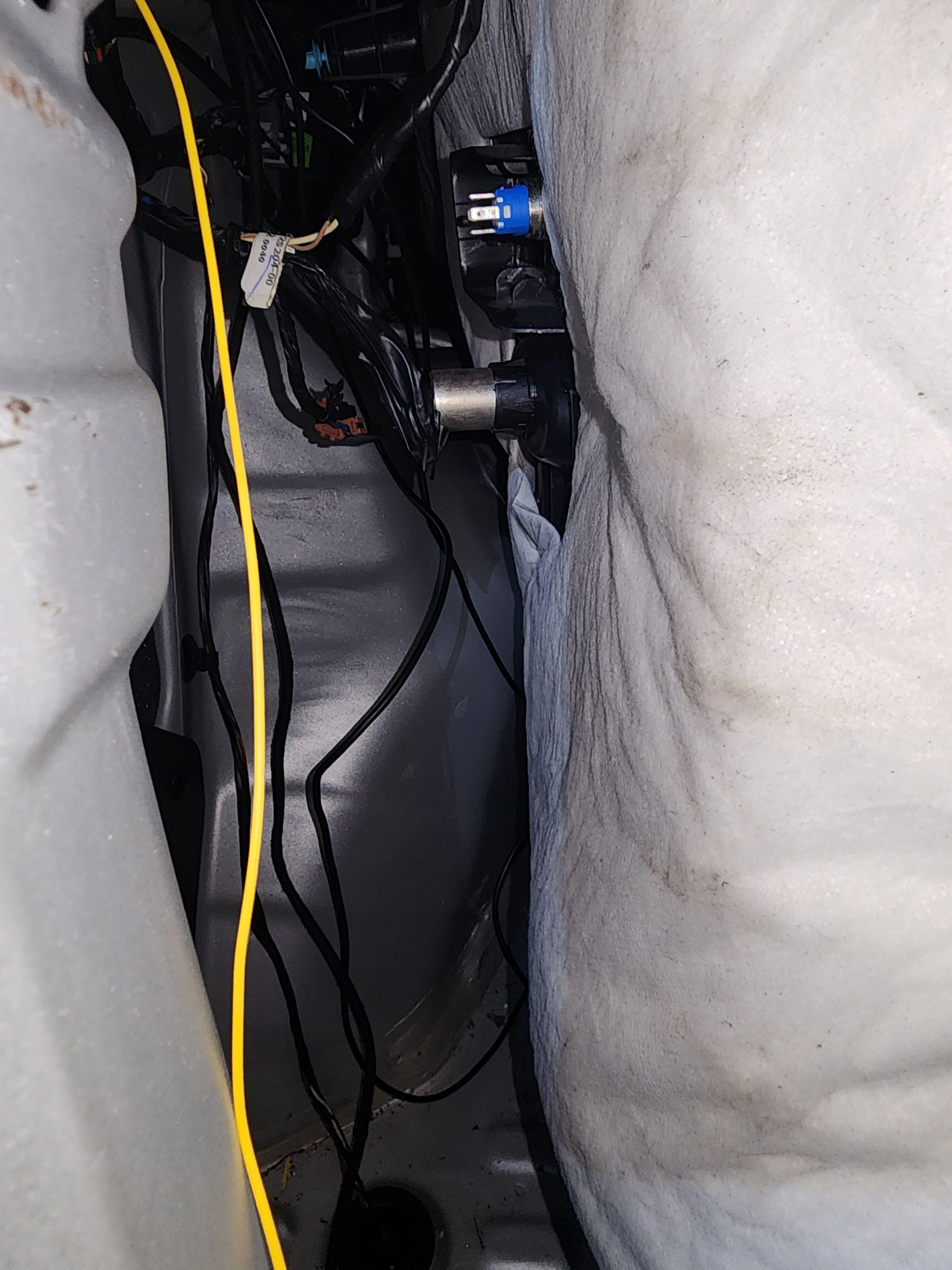

전동 테일게이트 배선보면 노란색 배선이 하나 있을 건데,

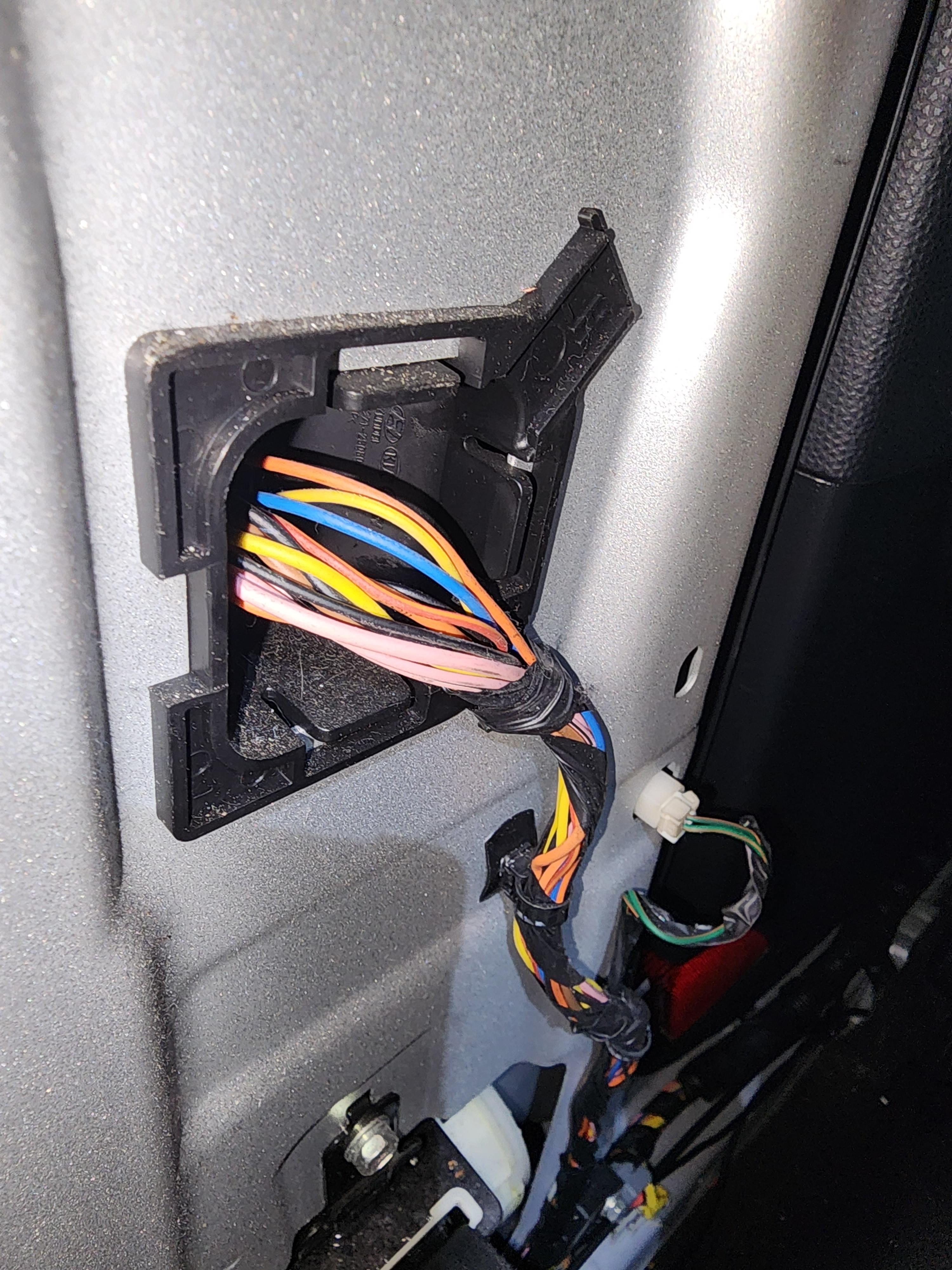

B필러 도어 언락 배선에다 연결해 줍니다.

사진에 있는 파란색 배선이 도어 언락배선에다 연결해 주면 됩니다.

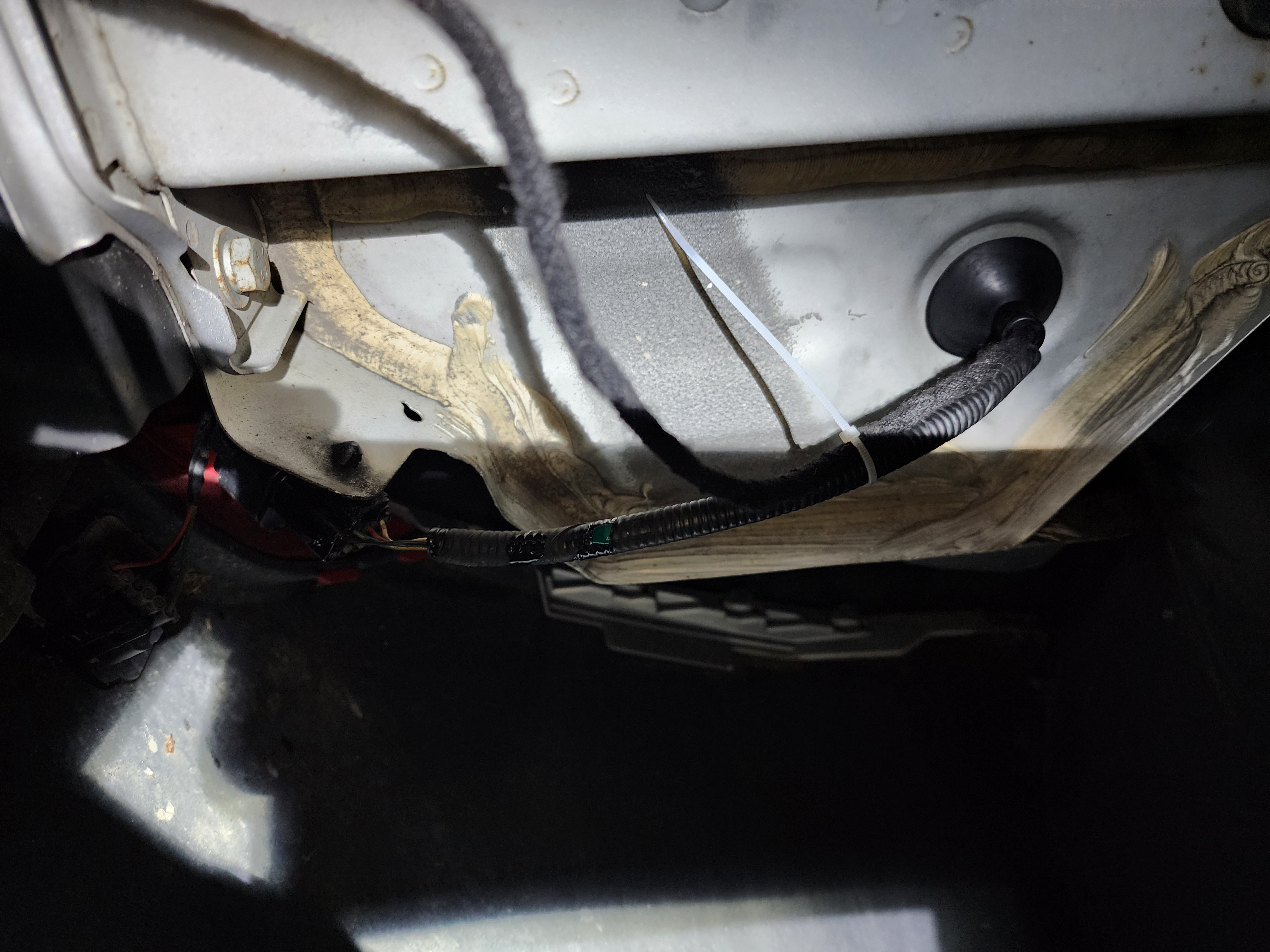

풋센서는 후방센서 배선 고무마개로 통과시켜

ACC 배선과 GND 배선을 시가잭 +, - 배선에 연결해 줍니다.

상시배선(B+)은 전동 테일게이트 상시전원 배선(+)에 연결해 줍니다.

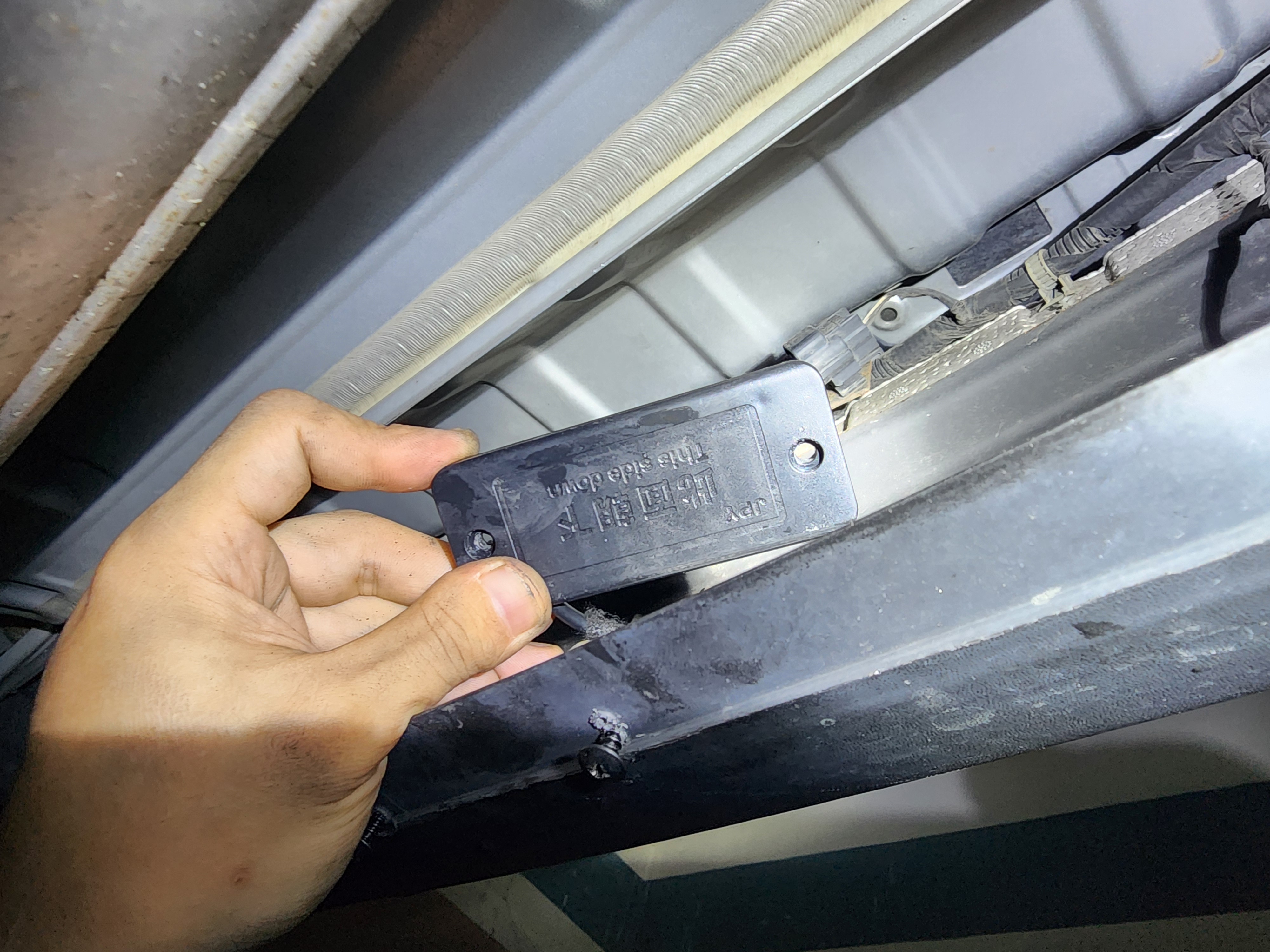

풋센서 입니다.

각인이 있는 부분이 윗부분이고

없는 부분이 아랫부분으로 향하게 하여,

나사로 위치잡고 고정한 뒤, 풋센서 아랫부분에 양면 테잎을 붙여 범퍼에다 붙입니다.

센서인식은 각인이 없는 부분(양면 테잎 붙일 곳)이 센서 인식을 합니다.



풋센서 ACC배선(노랑)을 시가잭 +, GND 배선(검정)은 시가잭 -에 연결.

풋센서 B+(빨강)은 전동 트렁크 상시전원 배선 +에 연결.



ACC배선을 연결하면

풋센서가 ACC 감지하여,

ACC 작동시 풋센서 작동이 되지 않습니다.



풋센서 전동트렁크 핸들 스위치 배선(녹색)은 전동트렁크 핸들 스위치 배선(흰색)에다 연결해 줍니다.



풋센서 작동 조건은

자동차가 ACC를 사용하지 않아야 하고,

스마트키를 소지한 상태로 해야 풋센서가 인식이 됩니다.



알리에서 260? 270달러에 하기에 다른 제품보다 저렴해서 구입해 봤습니다.

이상하게 할인률도 적거나 안 하더라구요.

그래서 나의 호기심을 자극시킨것도 있습니다.

제가 구입할땐 상부 랫치 잠금타입인 줄 알고 구입했습니다만..

사진에도 전동 랫치가 보입니다만

도착하고 나서 보니 하부 전동 스트라이크 잠금장치가 있더군요.

판매자한테 문의 하니 맛다고 하는데...

뭐 이것도 연도별로 다른지 어떤지는 모르겠지만

나한테는 크게 중요한 요소는 아니니 그냥 넘어가기로 합니다.



아 그리고

설명서에

테일게이트(트렁크) 방음면? 방음지? 5kg이상시

트렁크 힘 조절이 필요하다고 적혀있더군요.

참고하시길...



(말이 좀 이상하지만 어설프게 해석하다보니...)



https://youtu.be/0svFNHB3bmQ?si=EffSpV0S9hB9v_hl



마지막으로

전동 테일게이트 테스트 영상을 남깁니다.
