투싼ix(Tucson ix) 식빵등 장착(+ 스위치, RF ON/OFF, 밝기 조절)

저번에 카페 동호회 특가로 구입한

밴딕트 트렁크 LED라이트

(VENDICT TRUNK LED LIGHT)을

귀차니즘에 미루다 미루다

까먹고 있다가

생각이 나서, 구석에 쟁여둔 걸 찾아서

설치하기로 함.

저번에 카페 동호회 특가로 구입한 밴딕트 트렁크 LED라이트 (VENDICT TRUNK LED LIGHT)



기본 구성품을 보자면

웜화이트 면발광 LED 5M

전기테이프

T커넥터(스카치 락)

여유배선 및 마감재, 퓨즈 등등...



일단 계획은

있는 내용물을 최대한 활용하자는 게 원칙이며

메인 스위치를 달아서

기존 트렁크 등과  식빵등을 동시에 전원을 제어.



LED 컨트롤러(RF)를 설치하여

리모컨으로 식빵등만 전원 제어 및 밝기 조절 및 모드 설정



식빵등을 제어할 RF LED컨트롤러

일단 설치하기전에

일단 테스트 부터

사실, 테스트는 도착하고 나서 바로 해야 하는데,

귀차니즘 땜에 그러다가 까맣게 잊어버린 뒤라...



암튼,

집에 뒹굴고 있는 수류탄 12V 배터리로  LED를 테스트 해 봄.



그리고 공구들을 챙겨서

자동차 트렁크로...



일단 작업하기 앞서

몇몇 트렁크 플라스틱 트림들을 탈거 해야 함.



일단 트렁크 짐들을 다 치우고

바닥을 들어내

트렁크 턱 부분(?)을 탈거 해야 함



안쪽으로 보면 저렇게 십자 볼트 3개가 있는 걸 알 수 있는데

이 볼트는 조으려고 하면  더이상 조이지 않고 볼트가 놈.

풀려고 하면 일정부분 이상 풀리고 나면 나사가 노는 방식으로 되어있음.

즉 나사를 돌려 조이면 볼트 주위에 있는 갈퀴(?)같은 것들이 꽃처럼 활짝폄.

나사를 풀면 갈퀴(?)같은 것들이 움츠려 둠.



십자 드라이브로 풀고 나서 일자드라이브나 헤라같은 걸로 잡아 댕기면 그냥 바로 빠짐.



그리고 나서 뜯으면 두둑하고 뜯어짐.

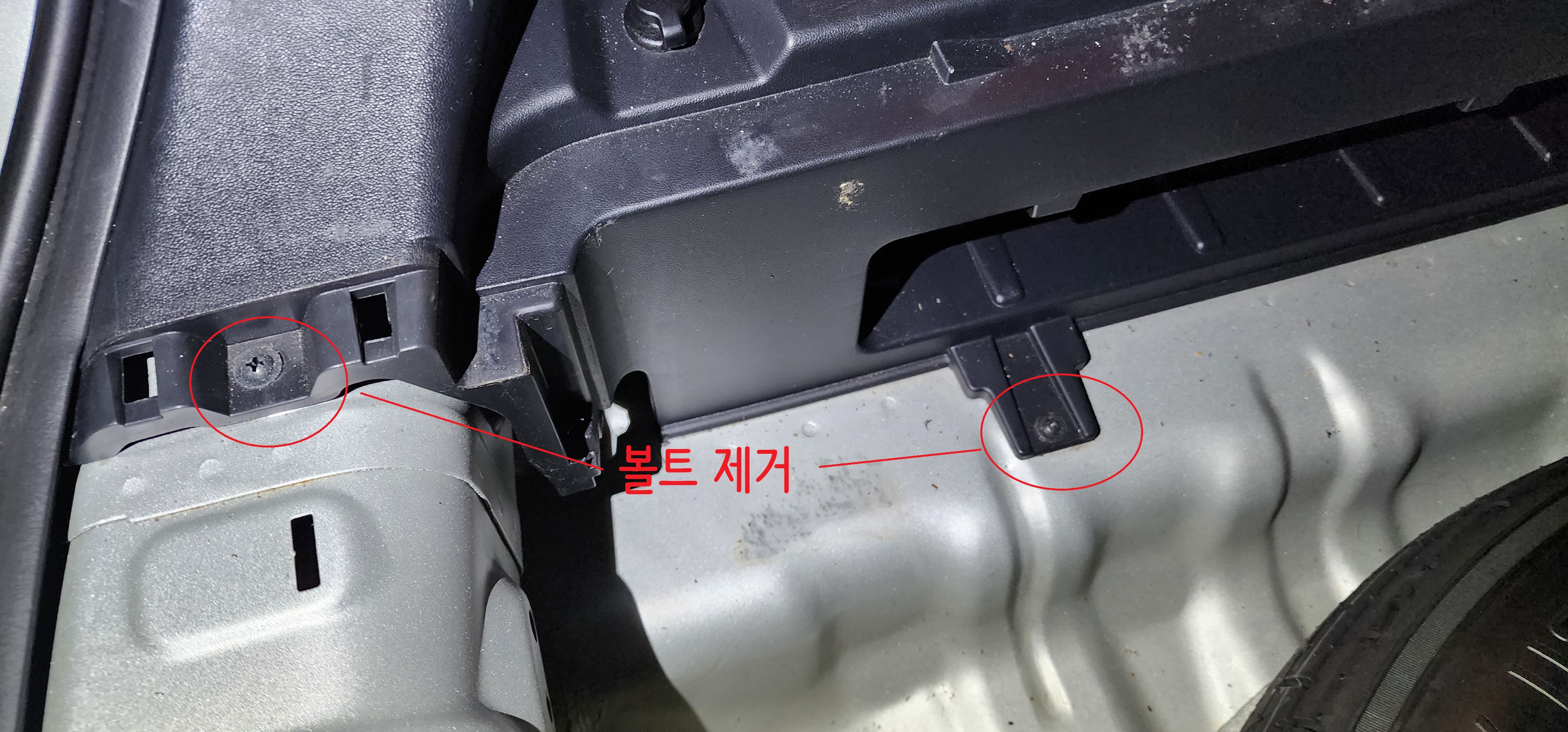

그런 뒤 좌측부분 볼트 2개 가 보일 건데

십자 드라이브로 풀어줌.

이 부분을 풀고 나서  트렁크 좌측 부분에

고무몰딩을 빼낸 뒤, 틈새로 헤라같은 걸 넣어서

위 아래 고정부분이 있는데

고정부분을 빼낸뒤 뜯어내면 됨.



아랫부분은 금방 뜯어냈는데

윗부분에 고정된 부분이 잘 안 빠져서

저거 빼는데만, 1시간 넘게 잡아먹은 듯.



금속(?)헤라가 구부려 질...  온 힘을 다 했는데도....

결국 살짝 살짝 여차저차... 해서 어떻게 빼냄.



갠적으로 이 작업 통틀어서 젤 힘들었음.

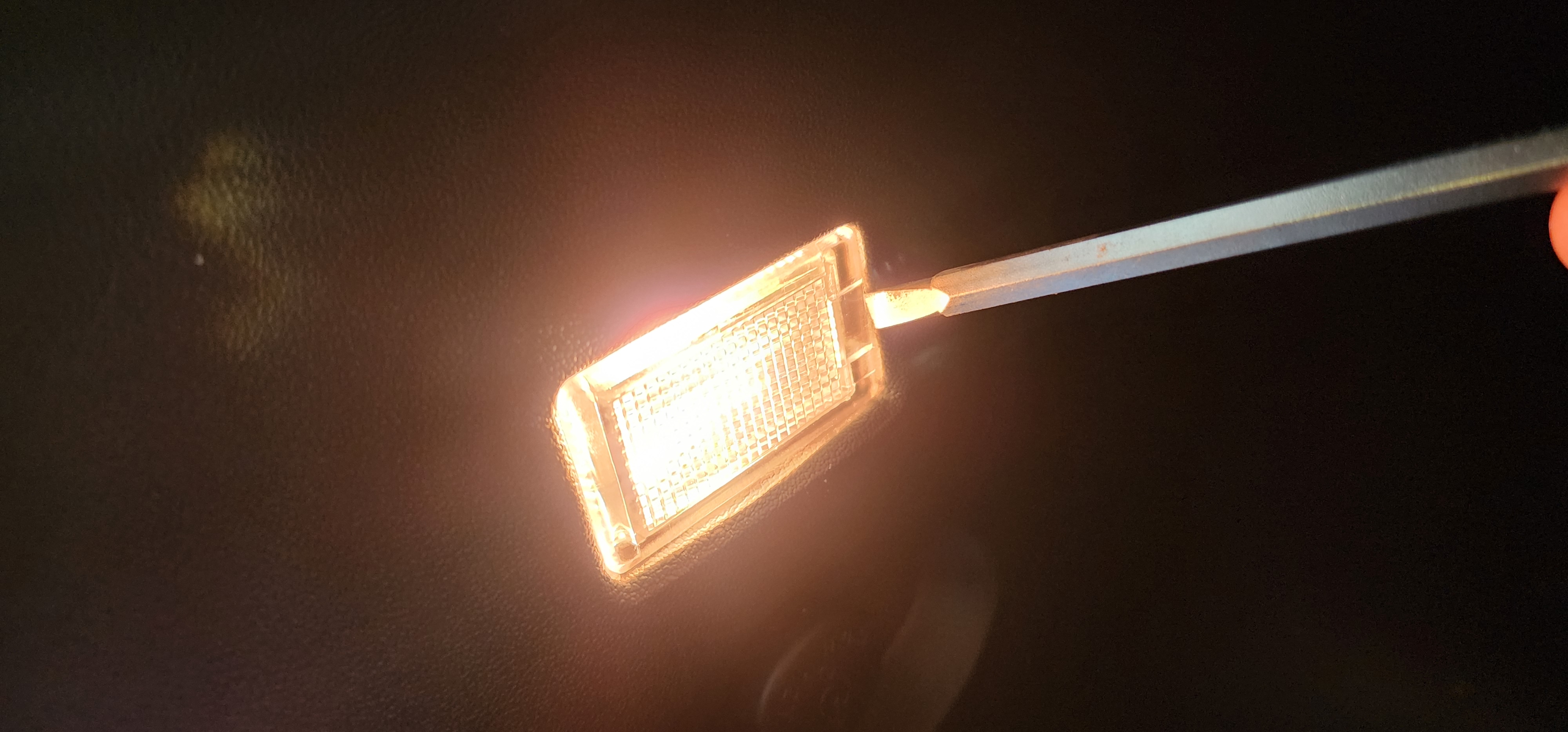

일자 드라이버나, 헤라등을 이용하여

트렁크등 탈거.



선을 단선하기에 혹시 모를 합선에 대비하여

잠시 메모리 퓨즈를 뺌.

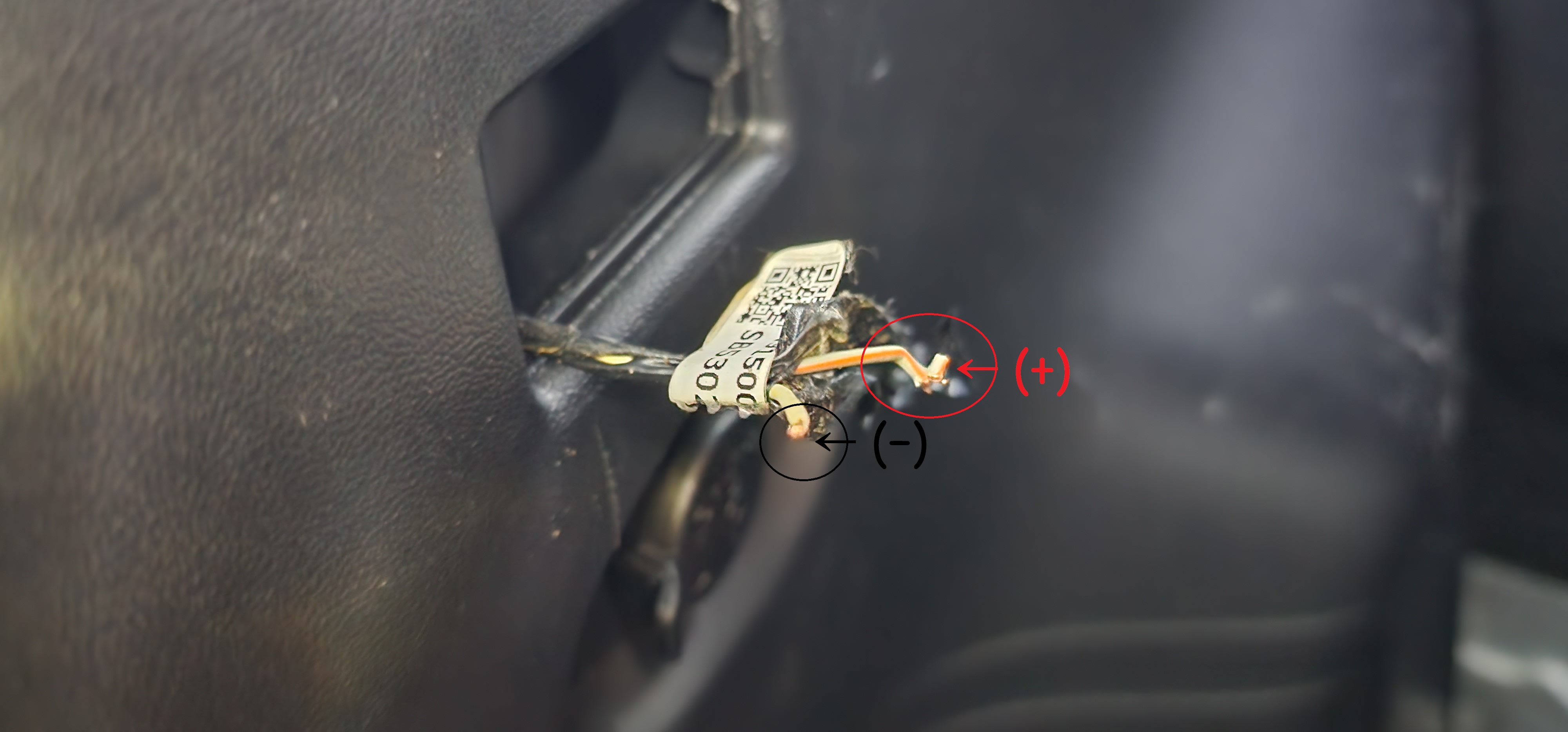

테스트기를 이용하여  +, - 파악.



스위치 작업 끝.

그리고 스위치 장착할 위치를 타공한 뒤

장착.



시거잭이 밑에 있고, 매립한 스위치가 위에 있음.

정확히 말하자면 시거잭 위에 드렁크등 옆에 스위치를 장착했다는 말.

그리고 나서

구성품에 있는 T 커넥터(스카치 락)을 이용하여

연장 배선을 연결후

DC잭으로 LED 컨트롤러 연결 및식빵등 연결 완료.



참고로

옷걸이나 긴 철사 필요없이

트림 옆으로 제꺼서

손 넣고 배선 빼내면 됨.





이거 하면 뭐가 낫겠어 그랬는데...

하니까 예쁘네...

트렁크안도 잘 보이고....
